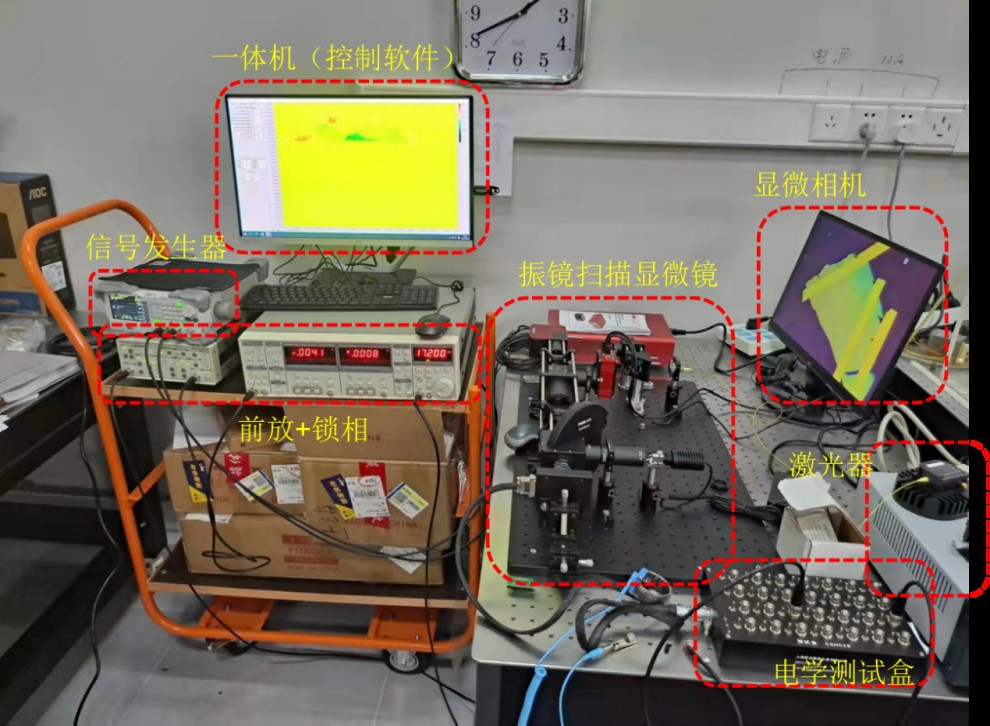

高精度振鏡掃描光電流測試系統為微納器件（尤其是片上光電器件）的光電響應測試提供了優良的測試平臺，納米級逐點掃描模式精確表征片上微納器件的空間光電響應特性；實時觀察空間各點的電壓、電流輸出；逐點測試I-V特征曲線；可根據客戶需求定制化產品，比如擴展低溫、光譜測試等功能。
基本配置參數：
|
電學測試盒
|
包括：測試盒，測試座，測試線，28針。
|
|
光電測試配置
|
前置放大器，鎖相放大器
|
|
樣品臺
|
四維度。XYZ三軸平移，行程13 mm，分辨率1 um。 θ旋轉，粗調360°微調±7°，最小讀數0.2°，分辨率0.01°
|
|
振鏡掃描
|
掃描步進精度<20nm, 掃描范圍>100um
|
|
顯微鏡
|
20X，50X，100X
|
|
激光器
|
532nm，光纖輸出，激光控制器，可任意添加其他波段激光
|
|
環境
|
可做暗室屏蔽
|
|
軟件
|
基于Labview編寫，全自動掃描，實時結果顯示�？筛鶕�(jù)客戶需求升級軟件功能。
|
|
其他選配功能
|
（1）低溫（77K），分為簡易版（77K，不可變溫），中配版（液氮制冷，可變溫），高配版（液氦制冷，可變溫，臺式閉循環/循環流恒溫器）
（2）源表I-V測量（mapping），實現器件的I-V測量，
（3）光譜測試，配備光譜儀，可進行樣品空間掃描熒光測試。
|

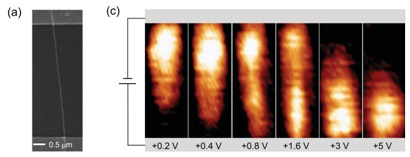

測試結果展示：
應用領域：
微納器件的光電響應測試，包括：石墨烯，二維材料，微納半導體材料，有機材料等制備的光電器件表征。
